鋼制夾套法蘭
B.1 范圍
B.1.1 本附錄規定了鋼制夾套法蘭（PN系列）的公稱尺寸、公稱壓力、法蘭類型、尺寸、公差以及技術要求。
B.1.2 本附錄適用于公稱壓力等級PN16、PN25、PN40的全夾套管道連接用法蘭。
B.1.3 本附錄也適用于采用夾套管法蘭作為連接形式的閥門、泵、化工機械、管路附件和設備零部件。
B.2 公稱尺寸和鋼管外徑
本附錄適用的鋼管外徑包括A、B兩個系列，鋼管外徑按本標準表1.0.3的規定。夾套管的外管和內管公稱尺寸配合按表B.2的規定。
B.3 法蘭類型

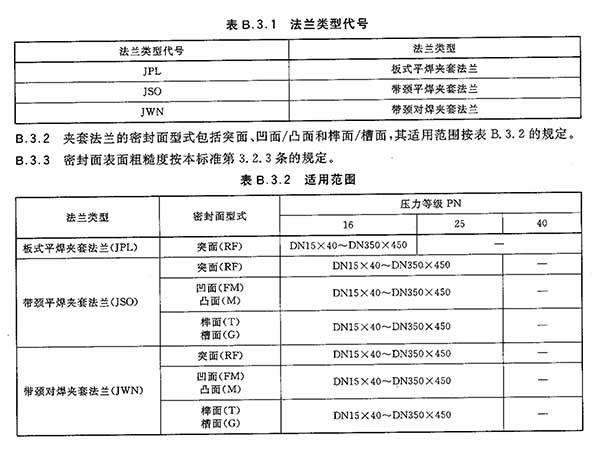

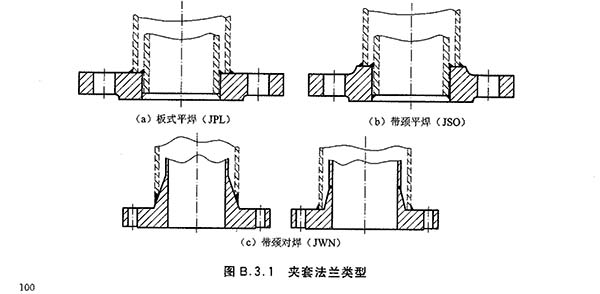

B3.1. 本附錄規定的夾套法蘭連接型式有板式平焊夾套法蘭、帶頸平焊夾套法蘭和帶頸對焊夾套法蘭，如圖B.3.1所示。法蘭類型代號按表B.3.1的規定。
B.4 材料
夾套法蘭用材料按本標準第4章的規定。
B.5 壓力額定值
夾套法蘭的壓力額定值應按內管公稱壓力確定，且應符合本標準第7章的規定，大于或等于內管設計條件下的最大允許工作壓力。
B.6 尺寸
B.6.1 夾套法蘭密封面尺寸。
1 突面、凹面/凸面和榫面/槽面法蘭的密封面尺寸按圖B.6.1和表B.6.1的規定。
2 突面、凹面/凸面和榫面/槽面法蘭的密封面尺寸f1、f2包括在法蘭厚度C內（如圖B.6.1所示）。
3 夾套法蘭配用墊片的壓力等級按內管公稱壓力確定，墊片尺寸按對應的外管公稱尺寸確定。
B.6.2 夾套法蘭連接尺寸和結構尺寸。

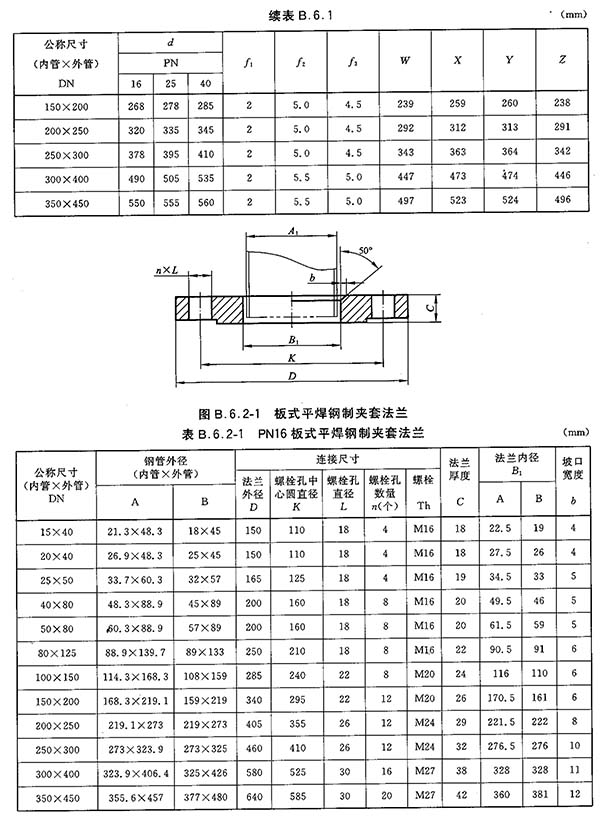

1 PN16板式平焊鋼制夾套法蘭的連接尺寸和結構尺寸按圖B.6.2-1和表B.6.2-1的規定。

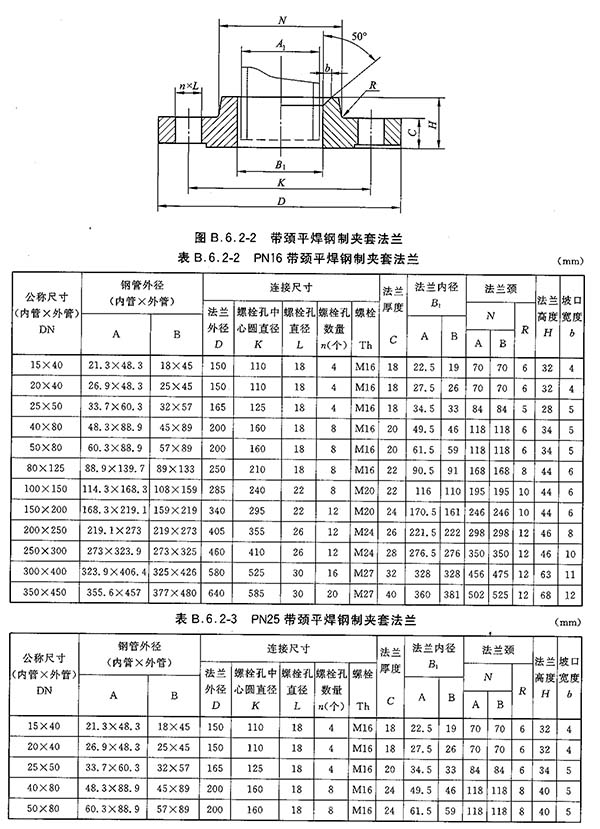

2 PN16和PN25帶頸平焊鋼制夾套法蘭的連接尺寸和結構尺寸按圖B.6.2-2和表B.6.2-2、表B.6.2-3的規定

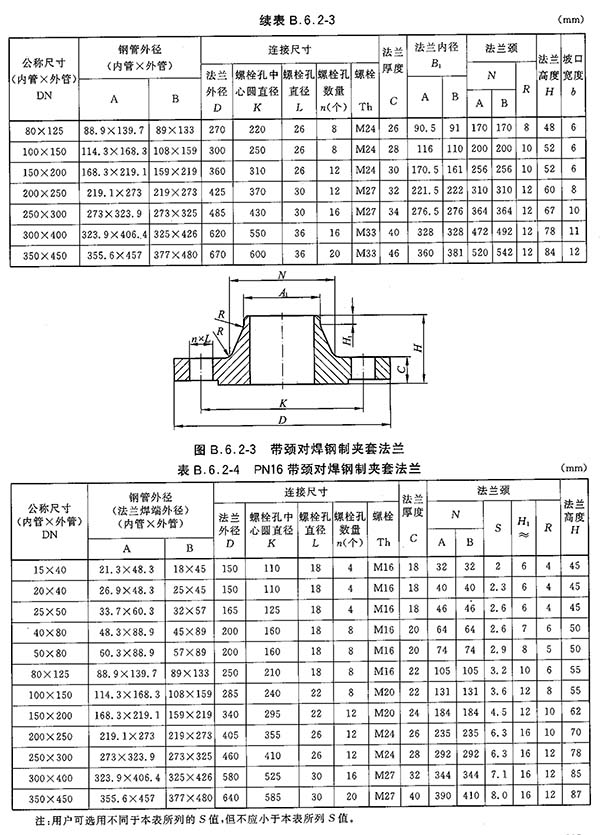

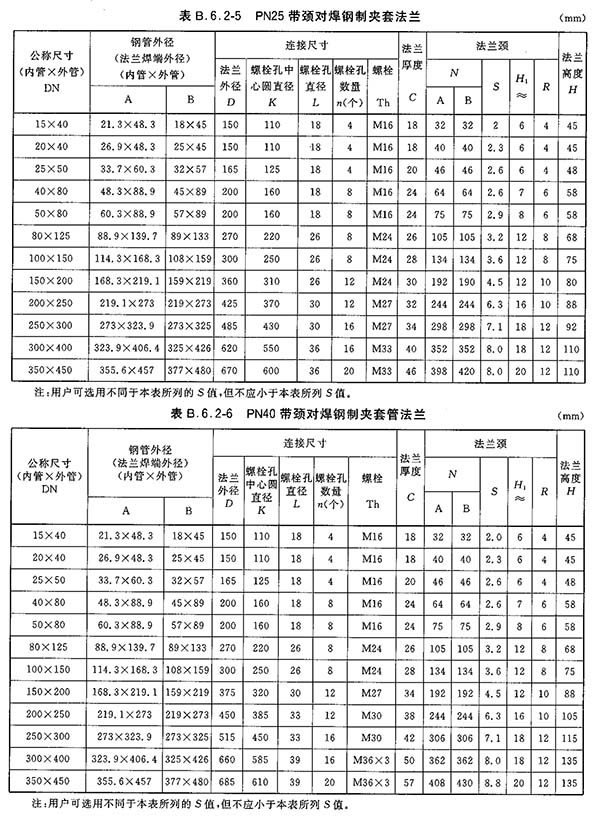

3 PN16、PN25和PN40帶頸對焊鋼制夾套法蘭的連接尺寸和結構尺寸按圖B.6.2-3和B.6.2-4∽表B.6.2-6的規定。

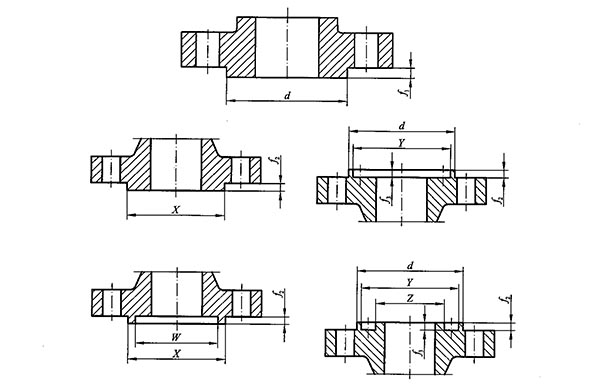

圖B.6.1 夾套法蘭密封面尺寸
【突面(RF)、凹面(FM)/凸面(M)，榫面(T)/槽面(G)】

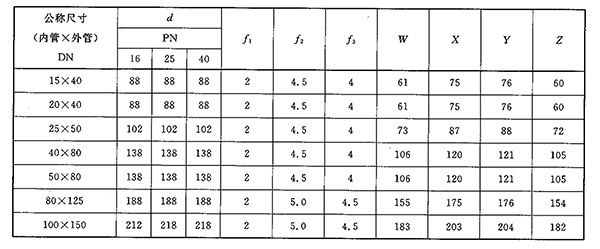

表B.6.1 夾套法蘭密封面尺寸
【突面(RF)、凹面(FM)/凸面(M)，榫面(T)/槽面(G)】
B.7 焊接接頭和坡口尺寸
B.7.1 內管與夾套法蘭的焊接接頭和坡口尺寸按本標準第9章的規定。

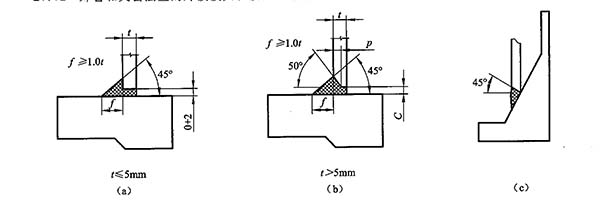

B.7.2 外管和夾套法蘭的焊接接頭和坡口尺寸按圖B.7.2的規定。
圖B.7.2 外管與夾套法蘭的焊縫尺寸
B.8 試驗、檢驗、驗收和包裝
法蘭的試驗、檢驗和驗收以及包裝等要求按本標準第11章、第12章及第14章的規定。
B.9 標記
B.9.1 夾套法蘭的標記按本標準第13章的規定。其中法蘭的公稱尺寸DN為內管×外管。
B.9.2 標記示例
示例1：公稱尺寸DN300×400、公稱壓力PN16，配用公制管的突面板式平焊鋼制夾套法蘭，材料為Q235A，其標記為：
HG/T 20592 夾套法蘭 JPL 300×400(B)-16 RF Q235A
配用的墊片規格為公稱壓力PN16，公稱尺寸DN400
示例2：公稱尺寸DN300×400、公稱壓力PN25，配用英制管的凸面帶頸平焊鋼制夾套法蘭，材料為20鋼，其標記為：
HG/T 20592 夾套法蘭 JSO 300×400-25 M 20
配用的墊片規格為公稱壓力PN25，公稱尺寸DN400
