KF700(FA)法蘭式流量計
技術參數：
口 徑 DN10~DN2000
電極材料 316L, Hb, Hc, Ti, Ta, Pt
襯里材料 氯丁橡膠，聚氨酯，PTFE, PFA, F46
介 質 導電性液體
介質電導率 ≥5μs/cm , 軟化水為 20μs/cm
精度等級 ±0.5%RS-±1.0%RS
流速范圍 0.1m/s -10m/s
工作溫度 一體型≤120℃, 分體型≤150℃(橡膠65℃)
工作壓力 0.6MPa~4.0MPa(按口徑)
防護等級 IP65, IP67, IP68(分體)
配套轉換器型號 MF710/720/730(分體型) / MF740
輸出信號 4 ~ 20mA /頻率 /脈沖輸出
電 源 220VAC, 24VDC, 電池供電
安裝形式 一體，分體

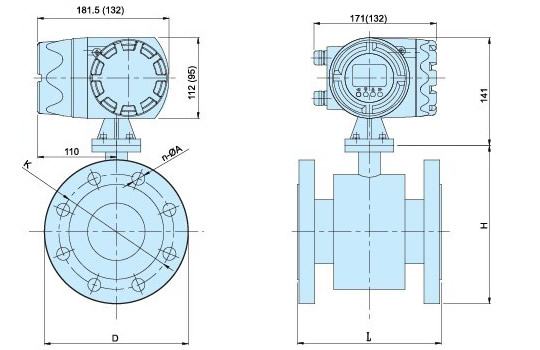

外形安裝尺寸
| 通 徑 mm | 工作壓力MPa | L | D | K | n-øA | 一體式重量(KG) | 分體式重量(KG) | |
| 10 | 3/8˝ | 4.0 | 150 | 90 | 60 | 4-ø14 | 8 | 6 |
| 15 | 1/2˝ | 150 | 95 | 65 | 4-ø14 | 8 | 6 | |
| 20 | 3/4˝ | 150 | 105 | 75 | 4-ø14 | 8 | 6 | |
| 25 | 1˝ | 150 | 115 | 85 | 4-ø14 | 9 | 7 | |
| 32 | 1¼˝ | 150 | 140 | 100 | 4-ø18 | 11 | 9 | |
| 40 | 1½˝ | 150 | 150 | 110 | 4-ø18 | 12 | 10 | |
| 50 | 2˝ | 200 | 165 | 125 | 4-ø18 | 14 | 12 | |
| 65 | 2½˝ | 200 | 185 | 145 | 8-ø18 | 19 | 17 | |
| 80 | 3˝ | 200 | 200 | 160 | 8-ø18 | 19 | 17 | |
| 100 | 4˝ | 1.6 | 250 | 220 | 180 | 8-ø18 | 24 | 22 |
| 125 | 5˝ | 250 | 250 | 210 | 8-ø18 | 26 | 24 | |
| 150 | 6˝ | 300 | 285 | 240 | 8-ø22 | 37 | 35 | |
| 200 | 8˝ | 1.0 | 350 | 340 | 295 | 8-ø22 | 47 | 45 |
| 250 | 10˝ | 400 | 395 | 350 | 12-ø22 | 86 | 84 | |
| 300 | 12˝ | 500 | 445 | 400 | 12-ø22 | 104 | 102 | |
| 350 | 14˝ | 500 | 505 | 460 | 16-ø22 | 125 | 123 | |
| 400 | 16˝ | 600 | 565 | 515 | 16-ø26 | 149 | 147 | |
| 450 | 18˝ | 600 | 615 | 565 | 20-ø26 | 214 | 209 | |
| 500 | 20˝ | 600 | 670 | 620 | 20-ø26 | 231 | 212 | |
| 600 | 24˝ | 600 | 780 | 725 | 20-ø30 | 254 | 252 | |
| 700 | 28˝ | 700 | 895 | 840 | 24-ø30 | 354 | 352 | |
| 800 | 32˝ | 800 | 1015 | 950 | 24-ø33 | 464 | 462 | |
| 900 | 36˝ | 900 | 1115 | 1050 | 28-ø33 | 560 | 552 | |
| 1000 | 40˝ | 6.0 | 1000 | 1175 | 1120 | 28-ø30 | 692 | 682 |
| 1200 | 48˝ | 1200 | 1405 | 1340 | 32-ø33 | 787 | 782 | |
| 1400 | 56˝ | 1400 | 1630 | 1560 | 36-ø36 | 1260 | 1252 | |
| 1600 | 64˝ | 1600 | 1830 | 1760 | 40xø36 | 1500 | 1552 | |
| 1800 | 72˝ | 1800 | 2045 | 1970 | 44xø39 | 1700 | 2082 | |
| 2000 | 80˝ | 2000 | 2265 | 2180 | 48xø42 | 2000 | 2100 | |
